FUL油加熱散熱器

當前位置：首頁 > 產品中心 >散熱器系列 > FUL油加熱散熱器 >

FUL油加熱散熱器

概述
       適用于熱媒為導熱油的空氣加熱器，它己在簾子布浸膠、熱風拉幅機、熱定型機、焙烘機、印鐵、涂裝、噴霧干燥、木材加工等行業設備中得到應用，是目前高溫加熱的適用產品。

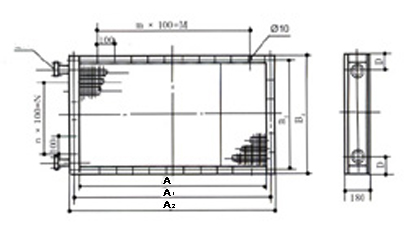

FUL型散熱器外形尺寸
主要技術參數
型號 迎風面積m2 散熱面積
m2		 凈通風截面積m2 表面管數 排數 連接管DN（in） 尺寸
A B A1 A2 B1 B2 D n N m M
FUL-5×5 0.257 10.854 0.123 9 2 3/2 500 513 560 600 553 593 75 4 400 4 400
8×5 0.410 17.366 0.196 800 860 900 7 700
10×5 0.513 21.708 0.245 1000 1060 100 9 900
6×6 0.405 17.366 0.191 12 2 3/2 600 675 660 700 715 755 75 5 500 5 500
8×6 0.54 23.155 0.255 800 860 900 7 700
10×6 0.675 28.944 0.318 1000 1060 110 9 900
12×6 0.81 34.733 0.381 1200 1260 1300 11 1100
8×8 0.67 28.944 0.313 15 2 2 80 837 860 900 877 917 75 7 70 7 700
10×8 0.837 36.18 0.391 1000 1060 1100 9 900
12×8 1.004 43.416 0.469 1200 1260 1300 11 1100
14×8 1.172 50.652 0.547 1400 1460 1500 13 1300
14×10 1.474 64.159 0.683 19 2 3/2 1400 1053 1460 1500 1093 1133 75 9 900 13 1300
16×10 1.685 73.325 0.78 1600 1660 1700 15 1500
18×10 1.895 82.490 0.878 1800 1860 1900 17 1700
18×12 2.284 99.857 1.052 23 2 3 1800 1269 2060 2100 1309 1349 75 11 1100 17 1700
20×12 2.538 110.952 1.169 2000 2060 2100 19 19
22×12 2.792 122.047 1.286 2200 2260 2300 21 2100
25×12 3.173 138.69 1.461 2500 2560 2600 24 2400
